Technique... Une page à vocation bien plus technique qu'artistique, qui a plutôt une valeur informative. Voici une série de photos du système de chargement du haut fourneau 2. il s'agit d'un dispositif ancestral datant de 1909, véritable pièce d'archéologie industrielle. D'après plusieurs sources, les vieux hauts fourneaux 1 & 2 sont les derniers à être munis d'un tel type de monte charge à benne. Cela constitue un motif pertinent pour qu'ils soient sauvés de la démolition, mais pas suffisant pour infléchir la volonté des décideurs d'éradiquer ces véritables monuments au nom de l'assainissement des friches industrielles. Ce système de monte charge dit de "type Staelher" a été finalement peu photographié dans son intégralité, treuil y compris, par les explorateurs, si ce n'est par Foudurail. C'était l'occasion de le faire pour conserver les traces d'une technologie quasi primitive... |
||
|---|---|---|
 |
||
| Au niveau de la fosse de chargement du haut fourneau 2 située en dessous du hall de préparation des minerais, le crochet du chariot élevateur qui emmenait la benne chargée de minerai ou de coke vers le gueulard du haut fourneau. Sur la gauche, on distingue une partie du wagon automoteur portant la benne de charge. Celle-ci était déplacée dans le tunnel courant sous les silos pour y être remplie via des goulottes. | ||
 |
||

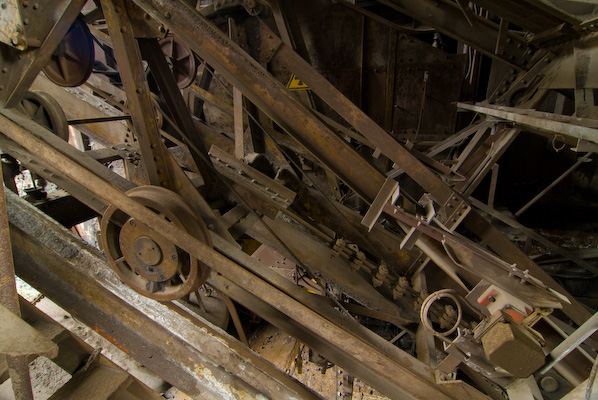

| Le déplacement de l'élevateur tracté par un câble d'acier était compensé par un chariot faisant office de contrepoids, ceci afin de soulager la machine du treuil. Ce contrepoids est difficilement photographiable, à moins de courrir de gros risques. C'est la seule photo que j'ai pu faire sans risquer de me casser la pipe cinq mètres plus bas... | ||
 |
||

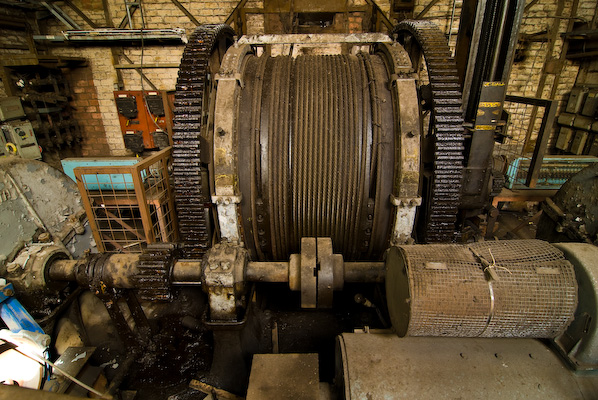

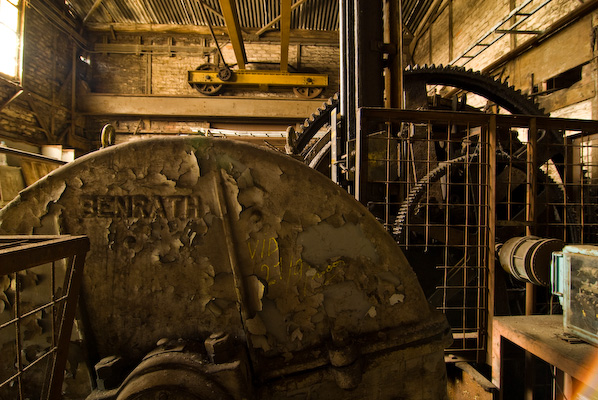

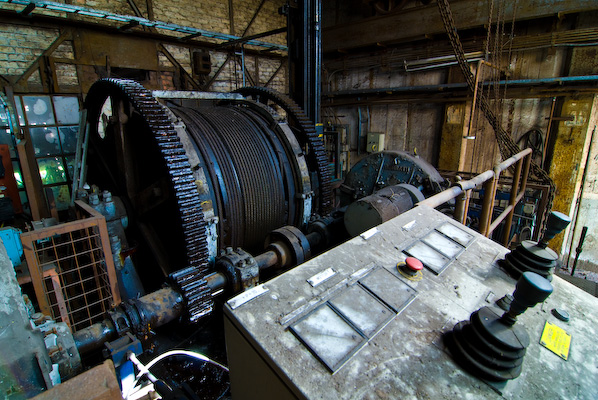

Le treuil du monte charge abrité dans une salle, tout à l'arrière du hall des minerais. Cette machinerie a été abondemment graissée en 2000 dans la perspective de remise à feu du haut fourneau 2, processus hélas interrompu après de coûteux travaux. |
||
 |
||

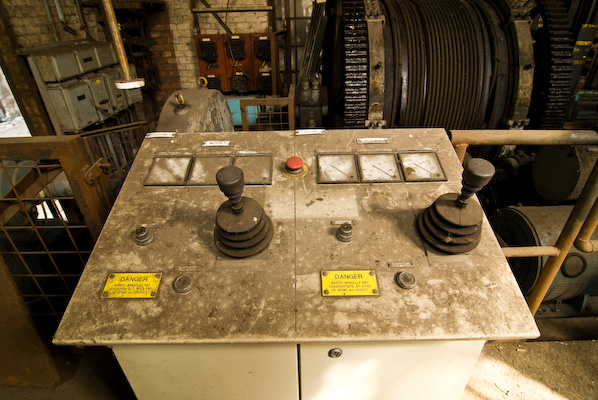

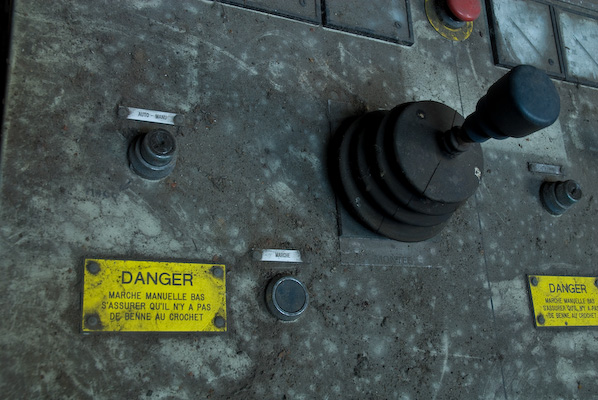

| Le poste de commande du treuil. Ce poste ne date évidemment pas de 1909 ! On trouve le même au niveau du haut fourneau 1, mais complètement explosé par des vandales ou des voleurs de cuivre. | ||
 |
||
 |
||
 |
||

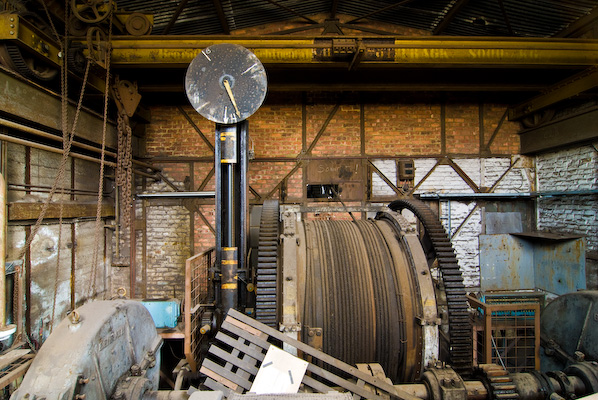

Le treuil du haut fourneau 1, tout à fait analogue à celui du haut fourneau 2. A gauche la colonne indicatrice de la position de la benne lors de son ascension ou sa descente sur le monte charge. |
||
 |
||

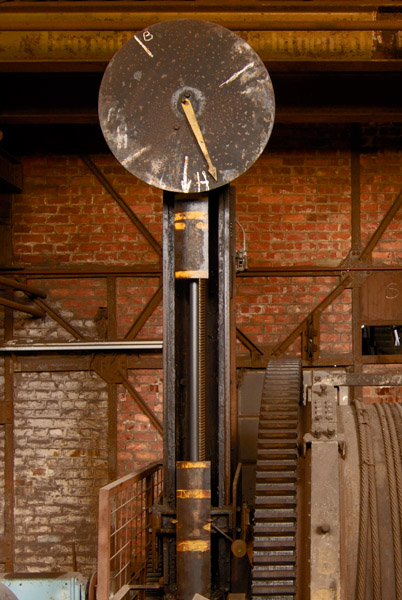

Gros plan sur la colonne et son disque indicateur, un système assez semblable à ce qu'on l'on trouvait dans les charbonnages pour indiquer la position des cages dans les puits. Le B signifie que la benne se trouve à la fosse de chargement, tandis que le H indique qu'elle se trouve au gueulard du haut fourneau. Ce sytème était complété par des sonneries, car le machiniste du treuil n'avait pas la possibilité de voir la translation de la charge entre fosse et gueulard. |
||
 |
||

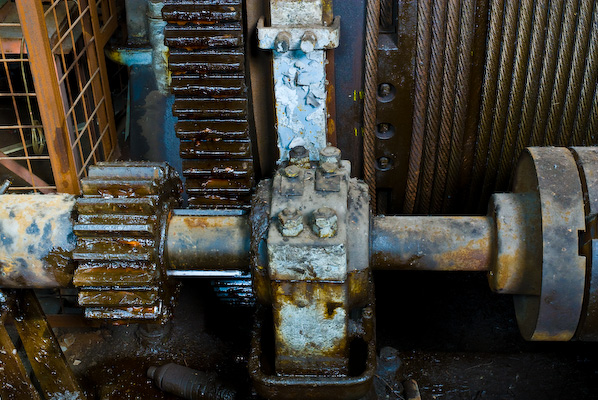

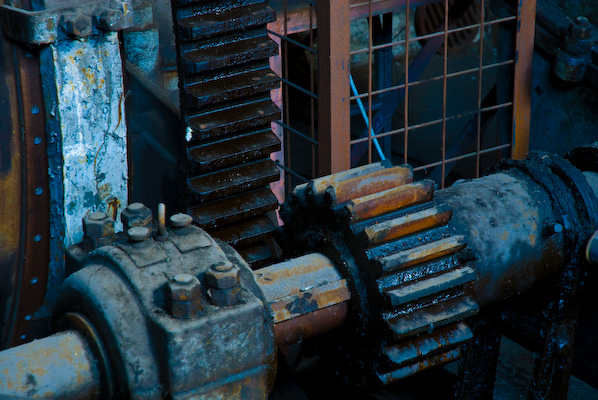

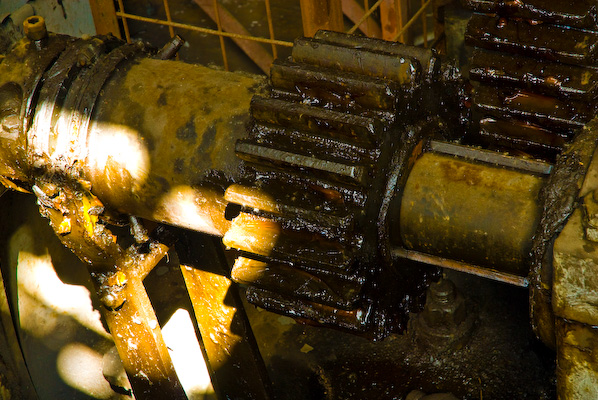

Retour au treuil du haut fourneau 2 |
||
 |
||
 |
||
 |
||
 |
||
 |
||
 |
||
 |
||
 |
||
 |
||

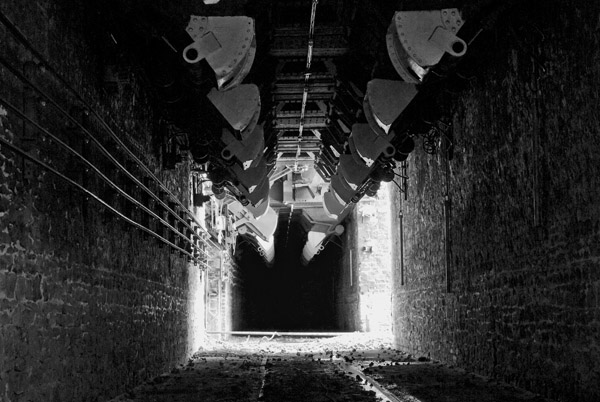

Sous les silos et le hall de préparation des minerais, le "tunnel au goulottes" dans lequel se déplace le wagon portant la benne devant être chargée avant son ascension vers le gueulard du haut fourneau. |
||
 |
||
Le menu des multiples repas constamment réclamés et ingurgités par le haut fourneau |
||
 |
||
Reflet glauque dans la fosse de chargement du haut fourneau 2 |
||
 |
||

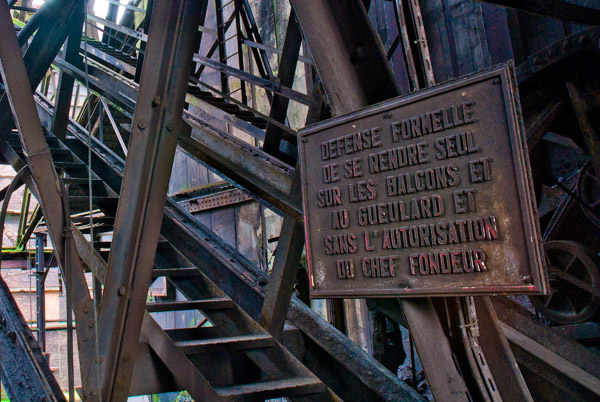

Consigne stricte, du fait de la présence possible de gaz... Il y a beaucoup de panneaux de ce genre aux Forges. Les ouvriers étaient encadrés de près par une kyrielle de contremaîtres et de brigadiers. Division du travail, hiérarchisation, degré d'autonomie limité étaient les paradigmes principaux de l'organisation du travail dans les grands ensembles de l'ère industrielle. |
||
